Εγκατάσταση – Συντήρηση – Επισκευή Υποσταθμών - Tsaras Fast Light Ηλεκτρολογικές Υπηρεσίες

Η εταιρεία μας Τσάρας Αθανάσιος & Σία Ο.Ε. Fast Light, με την πολυετή πείρα της και την εξειδίκευση στο αντικείμενο αναλαμβάνει τόσο την εγκατάσταση, όσο και την συντήρηση υποσταθμών.

Η συντήρηση υποσταθμών είναι κρίσιμη για την ασφαλή και αποδοτική λειτουργία τους. Η εταιρεία μας παρέχει ολοκληρωμένες υπηρεσίες, περιλαμβάνοντας αναλυτικά τις κάτωθι εργασίες:

Συντήρηση Μετασχηματιστών Ελαίου:

Σύσφιξη ακροδεκτών μετασχηματιστών.
Έλεγχος μονωτήρων του μετασχηματιστή.
Έλεγχος οργάνων προστασίας, αλλά και έλεγχος καλής λειτουργίας (δοκιμή) στο σύστημα προστασίας του (Buccholz – Θερμόμετρο) Μ/Σ.
Συσφίξεις ακροδεκτών και κελύφους των μετασχηματιστών.
Μέτρηση των γειώσεων.
Έλεγχος και δοκιμή στο σύστημα αερισμού του Μ/Σ και του χώρου.
Έλεγχος ακροκιβωτίων Μ/Σ.
Έλεγχος και αλλαγή του αφυγραντήρα (silicagel) όργανο του Μ/Σ.
Δειγματοληψία ελαίου για έλεγχο της διηλεκτρικής του αντοχής.
Έλεγχος διαρροής ελαίου.
Έλεγχος στάθμης ελαίου Μ/Σ.
Καθαρισμός στους χώρους του υποσταθμού των πεδίων.
Έλεγχος φωτισμού σε όλους τους χώρους.

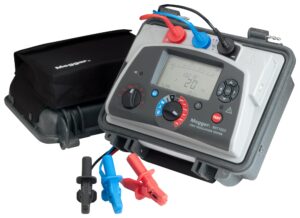

Μέτρησης μόνωσης με MEGGER ΜΙΤ1025.
Έλεγχος με θερμοκάμερα.

Συντήρηση Μετασχηματιστών Ξηρού Τύπου:

Καθαρισμός χώρων και συντήρηση μετασχηματιστών.
Έλεγχος λειτουργίας οργάνου ελέγχου θερμοκρασίας του Μ/Σ.
Έλεγχος σωστής θερμοκρασίας του χώρου.
Συσφίξεις ακροδεκτών μετασχηματιστών.
Μέτρησης μόνωσης με MEGGER ΜΙΤ1025.
Έλεγχος με θερμοκάμερα.

Έλεγχος και συντήρηση των πεδίων μέσης τάσης:

Έλεγχος λειτουργικότητας διακοπτών.
Λίπανση μηχανικών μερών στους διακόπτες μέσης τάσης.
Σύσφιξη καλωδίων και ζυγών.
Έλεγχος πηνίων εργασίας και διακοπτών.
Μετασχηματιστές εντάσεως.
Κινητήρες τανύσεως ελατηρίου.
Έλεγχος ασφαλειών.
Γειωτές.
Έλεγχος ακροκιβωτίων.
Καθαρισμός χώρου.
Καθαρισμός πεδίου.

Λοιποί έλεγχοι στο χώρο του υποσταθμού:

Έλεγχος στο πεδίο πυκνωτών.
Έλεγχος φωτισμού.
Έλεγχος πινακίδων σημάνσεως κινδύνου.
Φωτισμός ασφαλείας του χώρου.

Μετρήσεις προληπτικής συντήρησης που πραγματοποιούνται σε μετασχηματιστες ισχύος:

Μέτρηση αντίστασης τυλιγμάτων με MEGGER MTO300

Ένδειξη της κατάστασης των τυλιγμάτων, των εσωτερικών συνδέσεων και των tap changer του πρωτεύοντος και του δευτερεύοντος τυλίγματος του Μετασχηματιστή.
Σύγκριση των μετρήσεων με προηγούμενες μετρήσεις και με τις μετρήσεις του κατασκευαστή (εφόσον είναι διαθέσιμες).
Έλεγχος απόκλισης τιμών μεταξύ τυλιγμάτων.
Αυτόματη θερμοκρασιακή διόρθωση.
Εφαρμογή σε παντώς τύπου μετασχηματιστή, προτείνεται μία μέτρηση ετησίως για έγκαιρο προσδιορισμό της φθοράς.

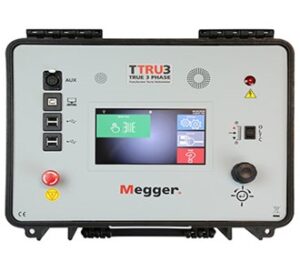

Μέτρηση σχέσης και λόγου μετασχηματισμού με MEGGER TTRU3 (3 PHASE)

Ένδειξη της κατάστασης των τυλιγμάτων, και του πυρήνα του μετασχηματιστή.
Ένδειξη βραχυκυκλωμένων σπειρών.
Μέτρηση του ρεύματος διέγερσης του πυρήνα.
Αναγνώριση και επιβεβαίωση της πολικότητας, της φασικής απόκλισης μεταξύ πρωτεύοντος και δευτερεύοντος τυλίγματος καθώς και της σχέσης των διανυσμάτων (vector group) του μετασχηματιστή.
Εφαρμογή σε παντώς τύπου μετασχηματιστή και ειδικότερα σε παραληλισμένους, προτείνεται μία μέτρηση ετησίως για έγκαιρο προσδιορισμό της φθοράς.

Μέτρηση μονώσεων και εφαπτομένης δέλτα (tanδ) με MEGGER DELTA 4110

Ένδειξη της κατάστασης και της ποιότητας των μονωτικών υλικών του μετασχηματιστή μεταξύ τυλιγμάτων πρωτεύοντος και δευτερεύοντος, μεταξύ πρωτεύοντος και γης και μεταξύ δευτερεύοντος και γης.
Ένδειξη της ποιότητας του ελαίου του μετασχηματιστή.
Μέτρηση εφαπτομένης δέλτα και συντελεστή ισχύος.
Μέτρηση χωρητικότητας, επαγωγής και ωμικής αντίστασης.
Μέτρηση μονωτήρων και καλωδίων.
Αυτόματη θερμοκρασιακή διόρθωση.
Εφαρμογή σε παντώς τύπου μετασχηματιστή και ειδικότερα σε ελαίου, προτείνεται μία μέτρηση ετησίως για έγκαιρο προσδιορισμό της φθοράς.

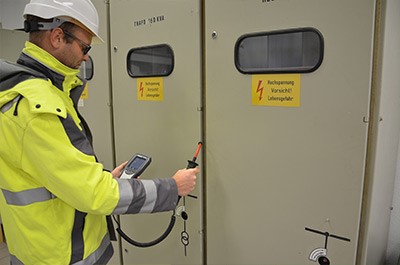

Ανίχνευση φαινομένων μερικών εκκενώσεων (partial discharge) με MEGGER PD SCAN

Ένδειξη της κατάστασης των μονώσεων του μετασχηματιστή, του πεδίου Μέσης Τάσης και των καλωδίων μέσης τάσης.
Η μετρήσεις πραγματοποιούνται υπό τάση και έτσι γίνεται διάγνωση μερικής διάσπασης μονώσεων όταν ακόμα η βλάβη βρίσκεται σε πρώιμο στάδιο πρωτού παρουσιαστεί.
Ανίχνευση βλαβών εξ αποστάσεως ακόμα και στην κολώνα άφιξης ΔΕΔΔΗΕ, σε μονωτήρες ,μετασχηματιστές τάσεως, εντάσεως κτλ.
Δυνατότητα ανίχνευσης υπερήχων σε μεγάλο εύρος συχνοτήτων.
Απαραίτητη μέτρηση ετησίως σε όλο τον εξοπλισμό του υποσταθμού.

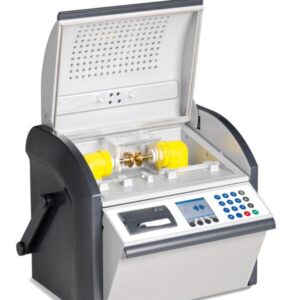

Μέτρηση διηλεκτρικής αντοχής ελαίου με BAUR DPA OIL TESTER

Η μέτρηση της διηλεκτρικής αντοχής του μονωτικού ελαίου αποτελεί κρίσιμη διαδικασία για τη συντήρηση και την ασφαλή λειτουργία των μετασχηματιστών. Το μονωτικό λάδι εξυπηρετεί διπλό σκοπό: λειτουργεί ως ηλεκτρική μόνωση και ως μέσο μεταφοράς θερμότητας από τα τυλίγματα προς το σύστημα ψύξης.

Ο Ρόλος του Μονωτικού Ελαίου

Ηλεκτρική Μόνωση:
Εξασφαλίζει ότι οι περιελίξεις του μετασχηματιστή δεν έρχονται σε επαφή με τη γη ή μεταξύ τους.
Απομάκρυνση Θερμότητας:
Μεταφέρει τη θερμότητα από τον πυρήνα προς το εξωτερικό σύστημα ψύξης, αποτρέποντας την υπερθέρμανση.
Προστασία Στερεής Μόνωσης:
Εμποτίζει το χαρτί και τα υλικά κυτταρίνης, αποτρέποντας την είσοδο υγρασίας και διατηρώντας την ποιότητά τους.

Βασικές Ιδιότητες Μονωτικού Ελαίου

Υψηλή Διηλεκτρική Αντοχή: Προστασία από τη διέλευση ηλεκτρικού ρεύματος.
Χαμηλό Ιξώδες: Εύκολη κυκλοφορία, ακόμα και σε χαμηλές θερμοκρασίες.
Καθαρότητα: Απουσία σωματιδίων που μπορεί να προκαλέσουν βλάβες στο σύστημα μόνωσης.

Κατηγορίες Μονωτικών Ελαίων

Ορυκτέλαια:
Η πιο συχνά χρησιμοποιούμενη κατηγορία λόγω της καλής σχέσης κόστους και απόδοσης.
Συνθετικά Υγρά:
Παλιότερα χρησιμοποιούνταν PCB (πολυχλωριωμένο διφαινύλιο) για πυρασφάλεια, όμως πλέον έχουν αντικατασταθεί λόγω της τοξικότητάς τους.
Σύγχρονα Εναλλακτικά:
Φυσικοί εστέρες και σιλικονούχα υγρά που παρέχουν υψηλή περιβαλλοντική ασφάλεια και αντοχή.

Προκλήσεις και Λύσεις

Η απόδοση του λαδιού επηρεάζεται από την υγρασία και τη θερμοκρασία. Ειδικά πρόσθετα αντιοξειδωτικά παρατείνουν τη διάρκεια ζωής του, διατηρώντας σταθερά τα χαρακτηριστικά του.

Η εταιρεία μας διαθέτει εξειδικευμένο εξοπλισμό, όπως το BAUR DPA Oil Tester, για να μετρά τη διηλεκτρική αντοχή και να εξασφαλίζει την άριστη ποιότητα του λαδιού και τη μακροχρόνια λειτουργία του μετασχηματιστή.
